HEID TECH - Technische Schule Heidenheim

Abbildung der Lernfabrik
Abbildung der Lernfabrik
Abbildung der Lernfabrik
Abbildung der Lernfabrik
Abbildung der Lernfabrik
Abbildung der Lernfabrik

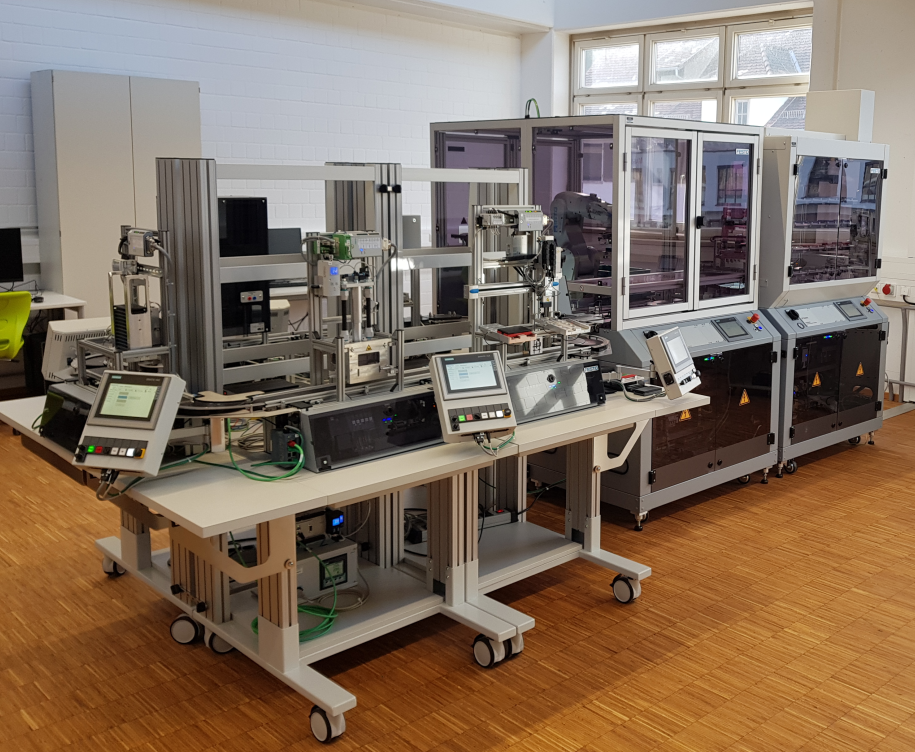

Aufbau der Lernfabrik

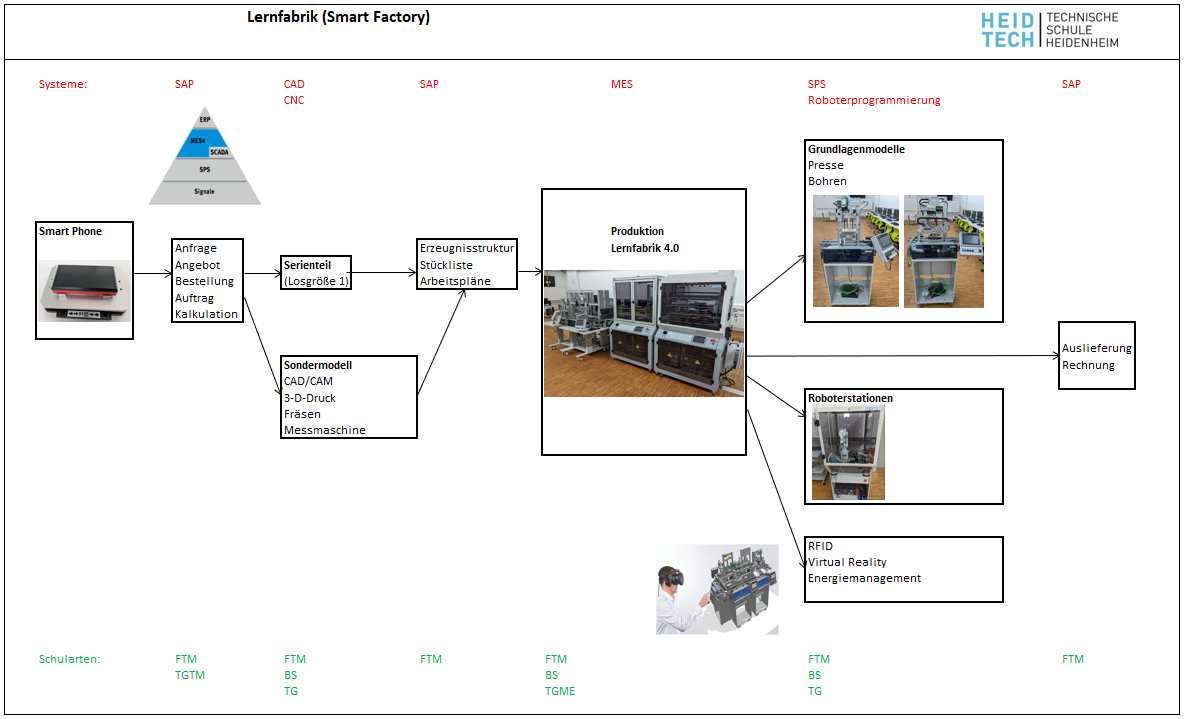

Technologieschema

Technologieschema der Lernfabrik

Aus dem Hochregallager werden wahlweise rote, blaue, graue oder schwarze Vorderschalen (Smartphone, Fahrradcomputer) ausgelagert und an der Bohrstation gebohrt. In der Robotermontagezelle werden eine Platine und Sicherungen in die Vorderschale eingebaut und an dem folgenden Modul Kamerainspektion geprüft. Aus dem Stapelmagazin wird in der nächsten Station die Rückschale zugeführt und am Modul Muskelpresse mit der Vorderschale verpresst. Das fertige Gehäuse kann wahlweise am Handarbeitsplatz ausgegeben oder im Hochregallager eingelagert werden.

Hardwarekomponenten

Festo, CP Factory Hochregallager für Paletten, CP Factory Robotermontage, CP Applikationsmodul Bohren, CP Applikationsmodul Kamerainspektion, CP Applikationsmodul Magazin, CP Applikationsmodul Muskelpresse, CP Applikationsmodul Handarbeitsplatz

4 Grundlagenmodule Muskelpresse, 4 Grundlagenmodule Bohren, 4 Robotermontagezellen, 4 VR-Brillen

Verwendete Software

Festo MES4, SAP4School, Siemens TIA Portal, Festo Ciros, Festo Virtual Reality, Festo Energiemonitoring

Pädagogisches Konzept

Die Lernfabrik ist Teil eines Gesamtkonzepts der HEID TECH im Bereich Automatisierungstechnik, welches den Themenkomplex Industrie 4.0 beinhaltet.
Die Grundlagen werden anhand von Grundlagenmodellen und virtueller Umgebung erlernt. Hierzu gehören die Grundlagenmodule Muskelpresse und Bohren, Roboterstationen und Virtual Reality. Die SuS arbeiten im Team an diesen Modulen mit den auch in der Industrie eingesetzten Softwaresystemen. Anhand dieser Module werden Grundlagen der Steuerungs-, Regelungs- und Automatisierungstechnik erlernt und das Thema Industrie 4.0 eingeführt.
An der realen Lernfabrik (Smart Factory) werden die erlernten Grundlagen der Hard- und Softwarekomponenten ganzheitlich dargestellt. Dabei werden die Themenbereiche Produktionsmanagement, ERP/MES, Service und Instandhaltung, Energiemanagement, Vernetzung und IT mit Security vermittelt. An dem Produkt Smartphone oder Fahrradcomputer wird die gesamte Prozesskette von der Bestellung bis zur Fertigstellung aufgezeigt und das Zusammenwirken von Technik und Betriebswirtschaft verdeutlicht.

Technologieschema der Lernfabrik

Konkrete Umsetzung der Musterlösung-BW

Wir orientieren uns bei unserer Arbeit eng an der Landes-Musterlösung. Gleichwohl versuchen wir eine für uns optimal zugeschnittene Lösung zu erreichen (siehe obiges pädagogisches Konzept).

Schularten/Ausbildungsberufe, bei denen die Lernfabrik zum Einsatz kommt

Fachschule für Technik: Fachrichtung Maschinentechnik
Technisches Gymnasium: Profil Mechatronik, Profil Informationstechnik
Berufsschule: MechatronikerInnen, IndustriemechanikerInnen, FeinwerkmechanikerInnen, ZerspanungsmechanikerInnen

Bei der Kaufmännischen Schule in Heidenheim kommen folgende fachlich relevante Bildungsgänge zum Einsatz an der Lernfabrik 4.0 in Frage:
Ausbildungen IT-System-Kaufmann/-frau, Informatikkaufmann/-frau, Industriekaufmann/-frau, Fachkraft für Lagerlogistik, das Berufskolleg Wirtschaftsinformatik und das Profilergänzungsfach Wirtschaftsinformatik am Wirtschaftsgymnasium.

Kooperation mit anderen Standorten

Kaufmännische Schule Heidenheim
Unterstützende Betriebe der reginalen Wirtschaft
Zusammenarbeit mit der Dualen Hochschule Heidenheim

Beschreibung der Kooperation

Derzeit finden Fortbildungen und interne Aufbauarbeiten am Projekt Lernfabrik / Industrie 4.0 statt. Perspektivisch ist vorgesehen: Die Schulung aller an der Thematik I 4.0 beteiligten Lehrkräfte, die Ausarbeitung von Unterrichten in Schwerpunkt-Teams und die Integration der Inhalte in die Duale Ausbildung - im Rahmen unserer gemeinsamen Dualen Partnerschaft mit den unterstützenden Wirtschaftsbetrieben.

Kooperation mit der Kaufmännischen Schule Heidenheim: Die Kooperation der beiden Schulen ermöglicht ein übergreifendes Konzept, welches die Integration und Zusammenführung der Produktions- und Prozessebene sowie der Unternehmensebene ermöglicht. Sie gewährleistet außerdem eine realitätsnahe Abbildung eines verketteten Anlagensystems und verbindet die gewerblich-technische und die kaufmännische Ausbildung an den Schnittstellen Produktion, IT, Geschäfts- und Unternehmensorganisation sowie Logistik.

Perspektivisch ist eine enge Zusammenarbeit zwischen der HEID TECH und der DHBW vorgesehen. Die Einrichtungen könnten dann wechselseitig mit aufsteigendem Komplexitätsgrad genutzt werden. Die gemeinsamen Projekte zwischen der HEID TECH und der DHBW führen so zu einer Stärkung der didaktischen Konzepte beider Einrichtungen und führen zu einer optimalen Verankerung des Themas Industrie 4.0 in der Bildungs- und Wirtschaftsregion.

Die Lernfabrik als außerschulisches Demonstrationszentrum

In Planung ist, dass die Lernfabrik 4.0 der HEID TECH als Demonstartionszentrum für die Betriebe der regionalen Wirtschaft, für interessierte Schulen und Hochschulen dient. Hierbei können Informationen zur Thematik Industrie 4.0 demonstriert, diskutiert und Teilaspekte fortgebildet werden.

Weitere Hinweise

Ergänzend zu bereits Genanntem führen wir im Folgenden noch die unterstützenden Firmen der Region alphabetisch sortiert auf:
Alfred Beck Maschinenbau GmbH, ALLIGATOR Ventilfabrik GmbH, ALTHAMMER GmbH u. Co. KG, BSH Bosch und Siemens Hausgeräte GmbH, Christian Maier GmbH & Co. KG Maschinenfabrik, Duale Hochschule Baden-Württemberg, Epcos AG, Franz Schuck GmbH, GARDENA Manufacturing GmbH, Handwerkskammer Ulm, Hans-Voith-Stiftung, Hauff-Technik GmbH & Co. KG, Heinrich Frey Maschinenbau GmbH, Heinzmann Werkzeugbau, Holzer GmbH, Industrie- und Handelskammer Ostwürttemberg, Kreishandwerkerschaft Heidenheim, Martin Lohse GmbH, Mayer GmbH & Co. KG, Max Schlatterer GmbH & Co. KG, Metall-Ausbildungszentrum Heidenheim, Osram GmbH, Paul Hartmann AG, Pfisterer Kontaktsysteme GmbH, Röhm GmbH, SCHWENK Zement KG, Stellba Hydro GmbH & Co KG, T + H Werkzeugbau GmbH, T + H Metallwarenfabrik GmbH, TEGEL-TECHNIK GmbH, VARTA Consumer Batteries GmbH & Co. KGaA, Voith Dienstleistungen und Grundstücke GmbH, Voith GmbH

Die Inbetriebnahme der Lernfabrik erfolgte am 11.07.2018, die Einweihung der erweiterten Lernfabrik fand am 13.7.2022 satt.
Der Aufbau der Lernfabrik wurde durch das Wirtschaftsministerium (Förderaufruf 2018) gefördert.
